Stage 1:困惑与认知缺口(Confusion & Gap)

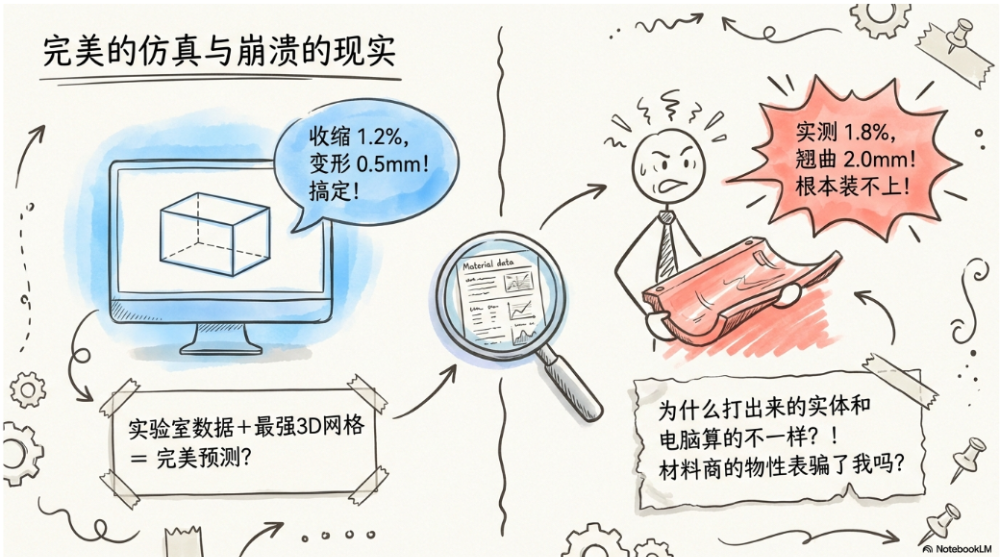

想象你是一位模具工程师，设计了一个精密塑料外壳。为了防止变形，你使用了最先进的3D网格，输入了材料厂商给出的标准物性表——弹性模量（E）、热膨胀系数（CTE）等。仿真运行完毕，软件信心满满地预测：收缩率1.2%，变形量0.5mm。

你据此开模，然而打出来的实体零件收缩了1.8%，翘曲达到2.0mm，根本无法装配。

你愤怒地质问材料实验室："你们测量的模量和膨胀系数是错的吗？"

实验室拿出ISO标准证书："我们的测试绝对精准，在23℃的恒温拉伸机上测得。"

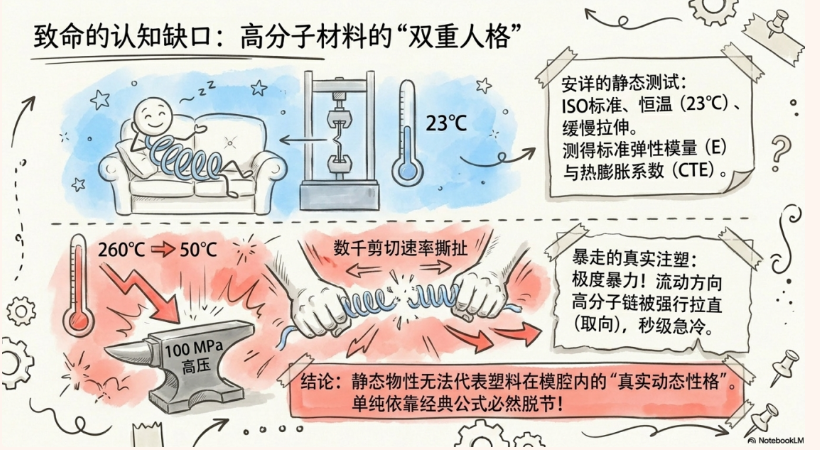

★ 致命的认知缺口

材料商提供的物性是在"安详、静态"的实验室里测量的。但注塑模腔是一个极为暴力的世界——熔体在数千的剪切速率下被撕扯，承受着100 MPa以上的高压，并在数秒内从260℃急冷降至50℃，高分子链在流动方向被强行拉直（取向）。

实验室的静态物性，根本无法代表塑料在模腔内冷却固化时的"真实动态性格"。如果不做修正，单纯依靠经典力学公式计算，仿真结果必然与现实脱节。为了在"复杂的物理机制"与"工程计算效率"之间架起桥梁，CRIMS和STAMP模型应运而生。

Stage 2:直觉模型(Intuition Model)

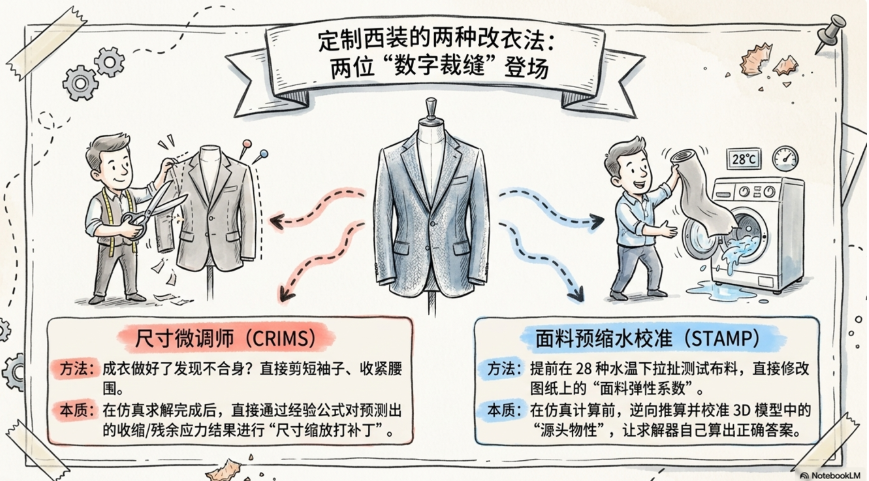

为了理解这两种修正技术，我们可以使用一个直觉比喻："定制西装的两种改衣法"。

你从网上定制了一套西装，但版型是基于标准人台（实验室静态数据）做出来的，穿在活动的人体上（注塑真实工况）显得很不合身。

CRIMS的思路：尺寸微调师(Post-processing Correction)

方法：西装做好了，试穿时发现袖子长了、腰围松了。改衣师不问原因，直接在成衣上用别针标记：袖口剪短2厘米，腰部收紧1厘米。

本质：CRIMS并不深究模腔内的微观结构如何改变了物性，它直接拿预测出的理论收缩/残余应力结果，通过经验公式直接进行"尺寸缩放和微调"，使其对齐测量数据。

STAMP的思路：面料预缩水校准(Material Property Calibration)

方法：改衣师意识到，不合身是因为布料在不同温度和湿度下收缩性不同。于是，他在剪裁前，先把布料放在28种不同的温度和拉力下进行洗水测试，量出布料的"真实回弹率"。然后，他直接修改剪裁样板里的"面料弹性系数"和"热缩率"。

本质：STAMP并不在计算结束后去强行修改收缩结果，而是逆向推算，去校准3D实体模型中材料的"源头物性"（模量、膨胀系数等），让3D物理求解器自己在计算过程中得出正确的答案。

Stage 3:数学模型(Mathematical Models)

我们将这两套改衣法转化为数学与物理符号的对应关系。

1. CRIMS模型（应用于Midplane / Dual Domain壳体模型）

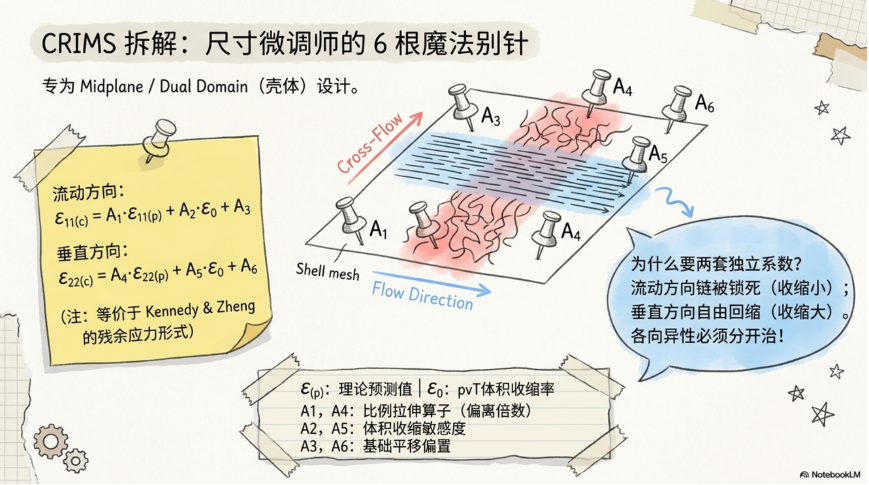

CRIMS全称为Corrected Residual In-Mold Stress（修正残余模内应力模型）。在壳体单元中，它对流动方向（∥）和垂直流动方向（⊥）的收缩率分别进行独立的线性回归修正，共使用6个经验系数（A₁–A₆）：

流动方向：

ε₁₁⁽ᶜ⁾= A₁ ·ε₁₁⁽ᵖ⁾+ A₂ ·ε₀+ A₃

垂直流动方向：

ε₂₂⁽ᶜ⁾= A₄ · ε₂₂⁽ᵖ⁾+ A₅ · ε₀ + A₆

★ 为什么两个方向需要独立的系数？

注塑流动中，高分子链在流动方向被强行拉伸取向，而垂直方向的取向程度较弱。这种各向异性导致两个方向的收缩行为截然不同——流动方向收缩小（链被锁住），垂直方向收缩大（链自由回缩）。因此必须用两组独立系数分别校准。

各符号含义：

ε₁₁⁽ᶜ⁾、ε₂₂⁽ᶜ⁾：修正后的实际收缩率（Corrected Shrinkage）。分别为流动方向和垂直方向最终用来计算零件变形的修正值。
ε₁₁⁽ᵖ⁾、ε₂₂⁽ᵖ⁾：理论残余应力预测的收缩率（Predicted Shrinkage）。基于pvT热力学和标准物性，由Fill+Pack求解器直接算出来的理论值。
ε₀：体积收缩率（Volumetric Shrinkage）。它由材料的pvT（压力-体积-温度）状态方程结合模腔内的局部温度与压力历史计算得出，反映了熔体从高温高压状态冷却至脱模时的整体体积变化。
A₁，A₂，A₃：流动方向的材料专属校正系数。
A₄，A₅，A₆：垂直方向的材料专属校正系数。

这6个系数由Moldflow通过在28种不同工艺组合（壁厚、熔体温度、模具温度、注射速率、保压压力、保压时间）下注射端浇口标准矩形试片（约200mm ×40mm，带刻线网格）并测量收缩率，再与模拟预测值进行回归拟合得到。

系数的物理意义：

A₁（或A₄）是比例拉伸算子——代表理论预测与实际收缩之间的偏离倍数。
A₂（或A₅）是体积收缩敏感度——决定了局部pvT历程对收缩修正的影响权重。
A₃（或A₆）是基础平移偏置——修正与预测值和体积收缩均无关的系统性偏差。

★ Kennedy & Zheng 的应力形式

在Peter Kennedy和Rong Zheng合著的Flow Analysis of Injection Molds（Hanser, 2nd Ed.）中，还给出了CRIMS的等价应力形式表述：σc = b₁ · σp + b₂ · τ + b₃，其中σ_p为预测残余应力，τ为与取向相关的剪切应力参数。两种形式数学等价，应变形式更直观，应力形式更贴近求解器内部实现。

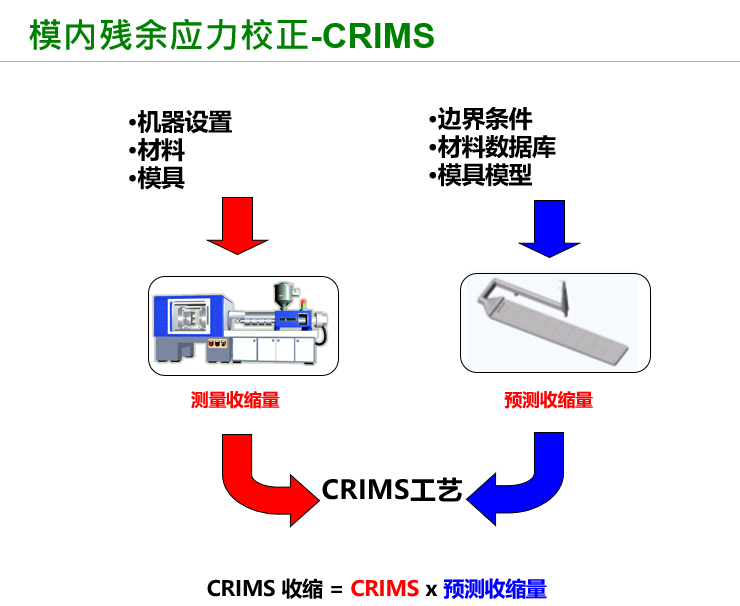

CRIMS测试方法如下:

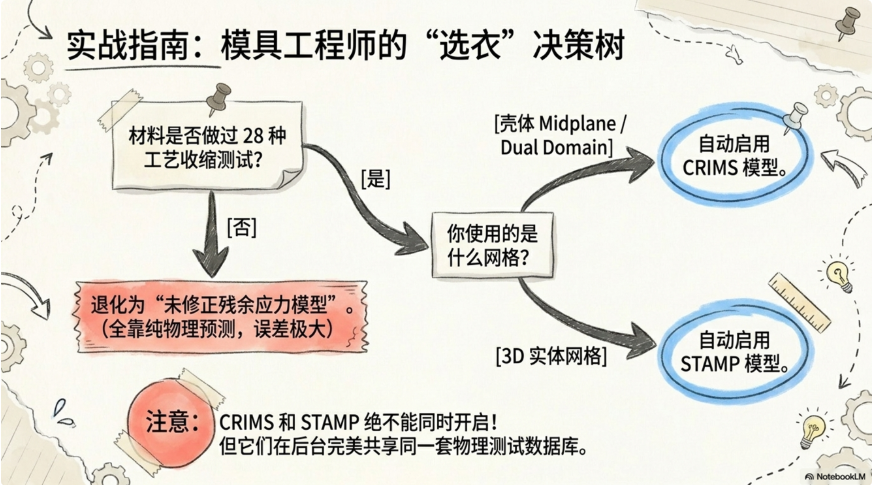

2. STAMP模型（应用于3D实体模型）

STAMP全称为Shrinkage Test AdjustedMechanical Properties（收缩测试调整机械性能模型），自Moldflow 2024引入，2026版起成为3D分析的默认收缩模型。

在3D实体网格中，如果直接套用CRIMS那样在求解后修改收缩率的经验公式，会破坏3D有限元的应力平衡与应变协调——shell单元的经验修正系数无法兼容3D体元中六个应力分量的互相耦合约束，导致求解器发散或产生虚假应力。因此，STAMP转向修改输入端的材料物性，而非输出端的收缩结果。

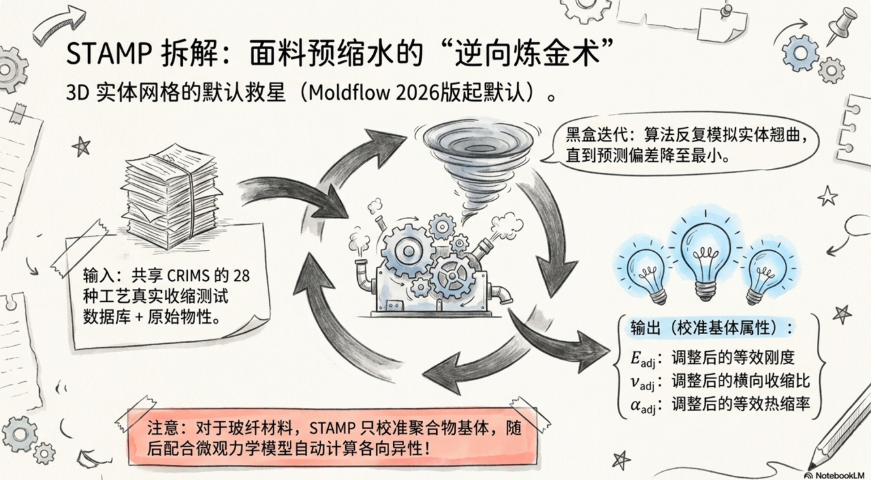

STAMP的核心思路：

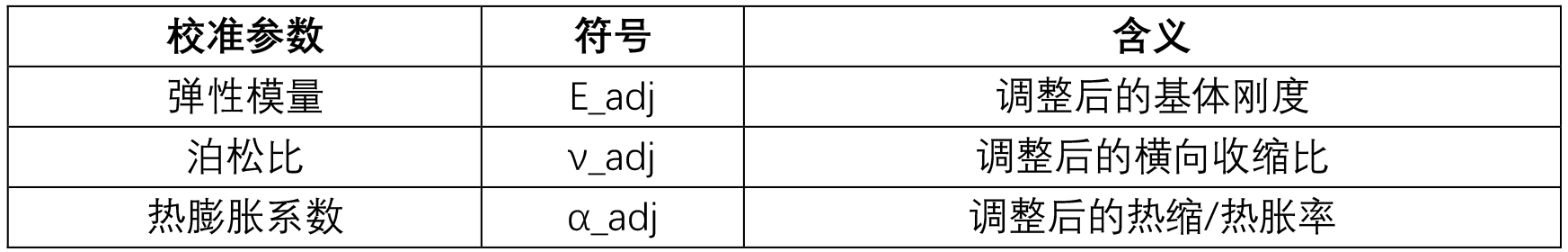

STAMP校准的目标物性为聚合物基体的三个关键参数：

校准流程：

输入：实验室测得的原始基础物性+材料在28种注塑工艺下的真实收缩测试数据库（与CRIMS共享同一套物理测试数据源）。
迭代优化：Moldflow的算法在后台反复模拟标准矩形试片的3D翘曲过程，自动迭代调整聚合物基体的E、ν、α，直到模拟收缩率与全部28组实测收缩数据的偏差达到最小。
输出：一组校准后的等效物性参数，直接替换材料数据库中的基体属性，供3D求解器在正式计算中使用。

★ Autodesk 未公开 STAMP 的精确数学公式

STAMP的逆向优化算法属于Autodesk的专有技术，其内部的具体数学表达式和优化策略未在公开文献中披露。上述描述基于Autodesk官方文档和Madison Group技术资料中对算法原理的定性说明。

★ 对纤维填充材料的特殊处理

对于玻纤/碳纤增强材料，STAMP只校准聚合物基体的属性。校准完成后，软件通过微观力学模型（如Mori-Tanaka方法）将校准后的基体属性与纤维取向张量结合，自动计算出复合材料在每个网格单元中的各向异性力学属性。

Stage 4:极限拷问(Limit Torture)

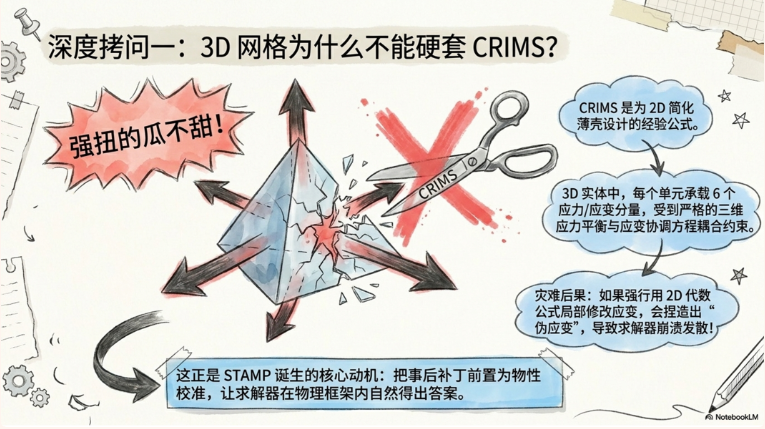

★拷问一：为什么 3D 网格分析不能强制使用 CRIMS 模型？

因为CRIMS本质上是一个“事后打补丁”的经验投影。但在3D实体中，每一个网格节点都在六个应力分量上互相牵制。如果在计算出应力后，强行用CRIMS的一维/二维代数公式去修改局部应变，就等于承认“物体在没有外力作用下，内部发生了不连续的自我撕裂”（违反了连续介质力学的几何协调方程）。这会导致3D翘曲求解器直接发散或给出荒谬的畸变结果。

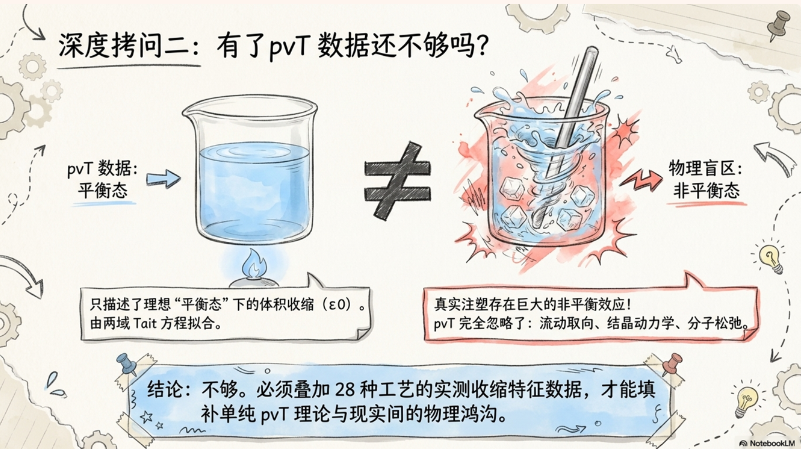

★ 拷问二：pvT 数据和收缩特征数据是什么关系？只有 pvT 够不够？

不够。pvT（压力-体积-温度）数据由活塞-模具仪器独立测量，用两域Tait方程（系数b₁–b₉）拟合。Fill+Pack求解器利用pvT追踪每个单元在温度-压力历史下的比体积变化，得出理论体积收缩率——这就是CRIMS公式中的ε₀。然而，pvT只描述了"平衡态热力学"下的体积变化，完全忽略了流动取向、结晶动力学、分子松弛等注塑特有的非平衡效应。CRIMS/STAMP的实测收缩数据正是用来弥补pvT理论值与真实收缩之间的这个"物理盲区"。

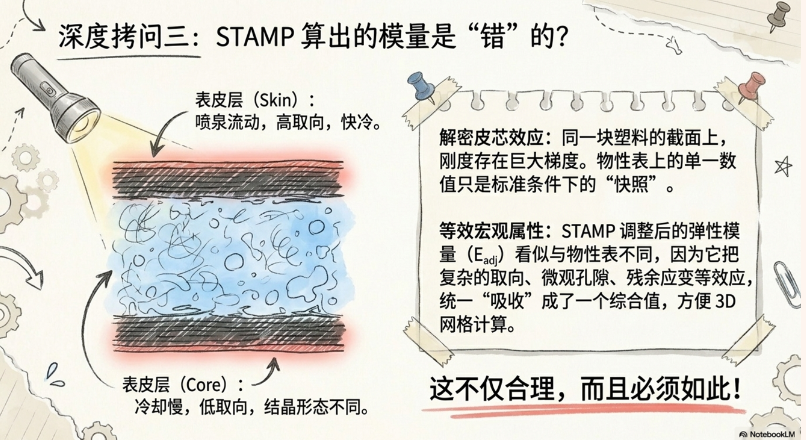

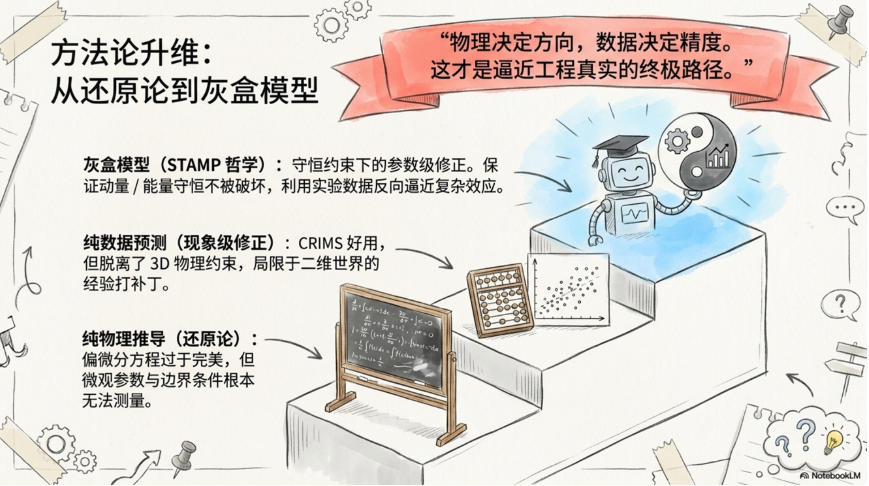

★ 拷问三：为什么在 STAMP 报告中，校准后的弹性模量（E-modulus）会和材料物性表上的数值不一样？这合理吗？
