用塑料做手机壳，最怕两件事。一是脱模后手机壳像薯片一样翘起来，二是塑料还没充满模具，就突然卡住动弹不得。



翘曲变形与短射缺陷


什么是塑料的“结晶”过程？
很多人以为塑料变凉了就会自然变硬。其实不是。
像聚丙烯这类塑料，在变硬时会进行一场微观的“积木大拼装”。
我们把塑料分子想象成一浴缸散落的乐高积木。
  • 高温状态：水温很高时，积木剧烈抖动，互相卡不住，这时的塑料像水一样稀。
  • 晶核形成：水温降低，积木抖得慢了，几块积木碰巧对齐卡在一起，这就是最初的“晶核”。
  • 晶体成长：一旦有了这个头，周围的积木就会迅速靠拢、咬合，堆成一个个球形的规整城堡。
这个从混乱变整齐的过程，就叫结晶。

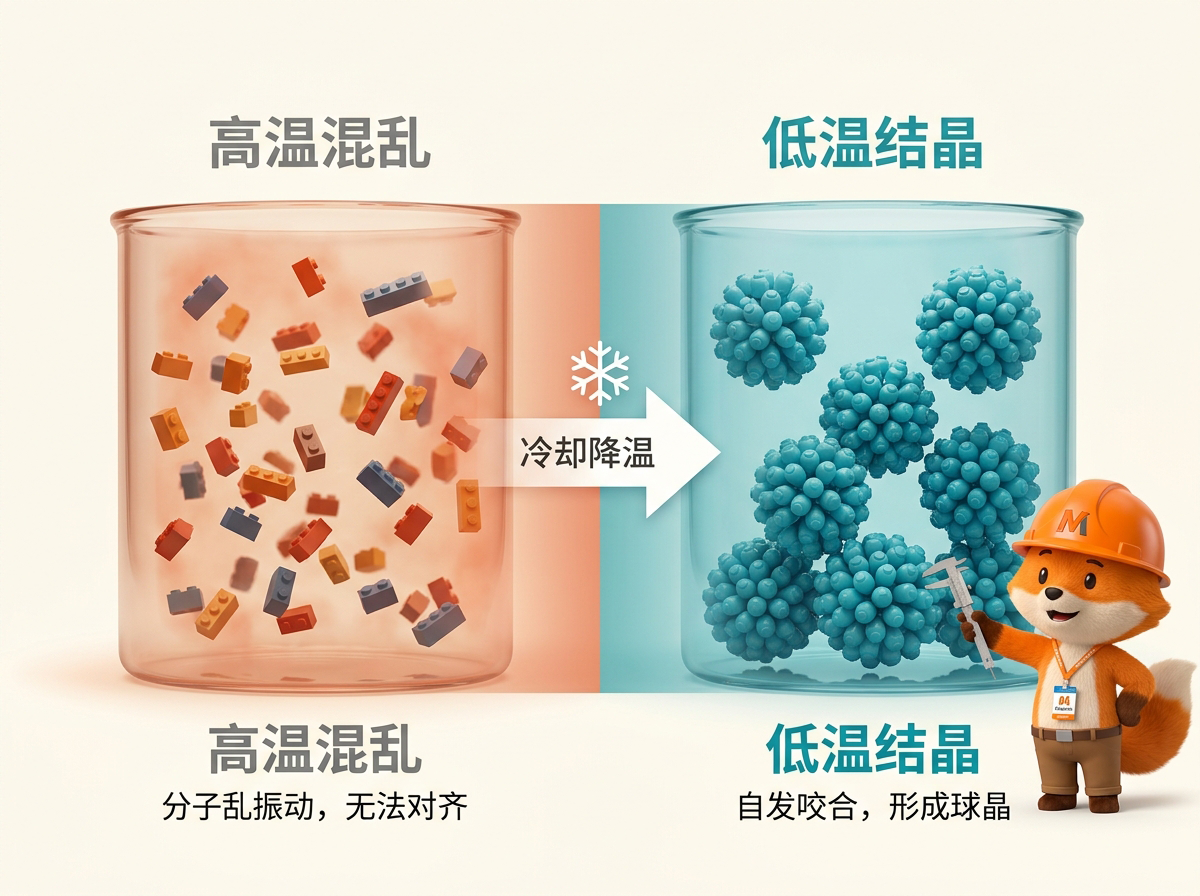

分子乐高积木结晶：高温混乱 vs 低温球晶
塑料一旦结晶，它的体积会缩水，身子会变硬，还会往外释放热量。如果模拟软件在计算时假装这件事没有发生，算出来的结果就会和实际完全对不上。


软件如何算准结晶？三大核心工具
软件要算准这个过程，主要靠三个工具。


中村方程：计算“积木拼了多少”
这就像填车位。空车位很多时，车子停进来很快；车位快满时，找空位变难，速度慢下来。
软件用一个公式来记录这个速度的变化，把降温路上每一秒的进度累加起来。这个算法叫作中村方程。

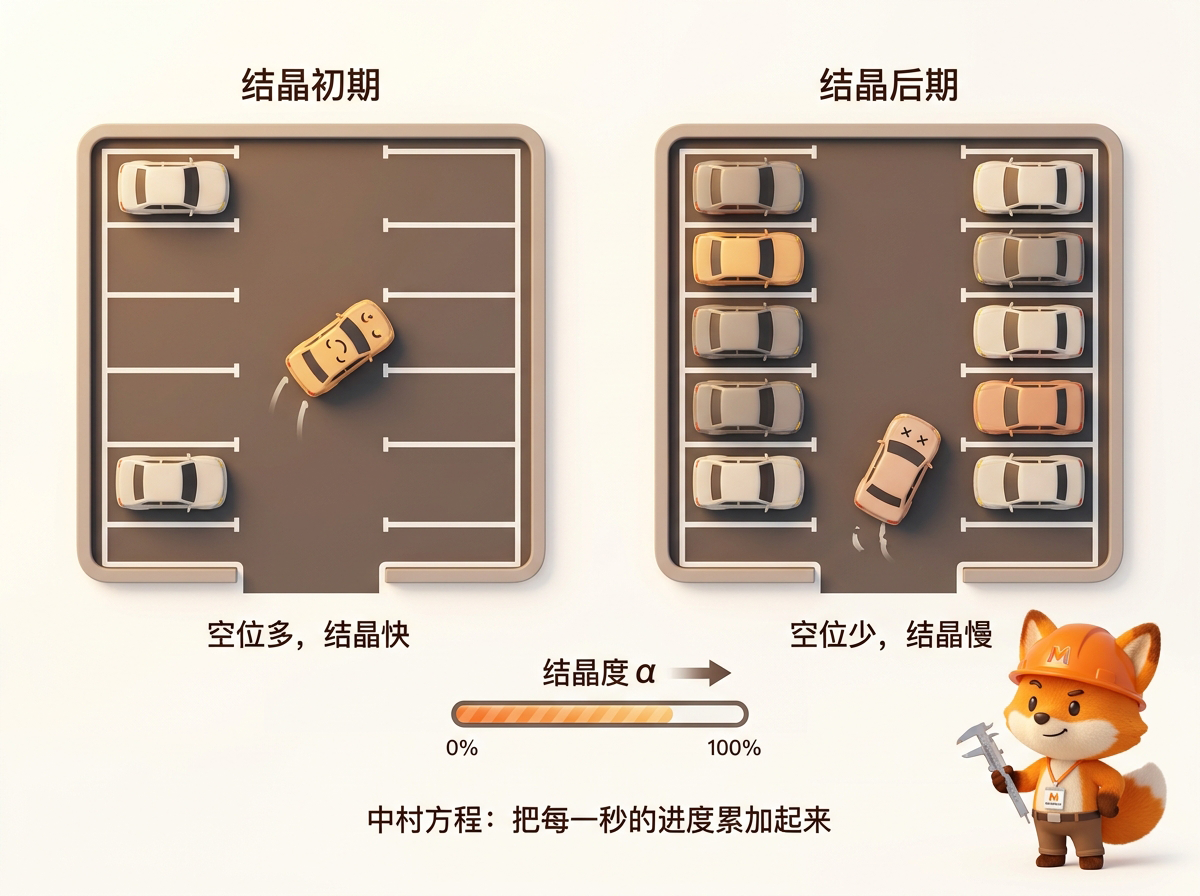

中村方程：填车位类比，结晶度进度积分


霍夫曼-劳里森曲线：算“温度对拼积木速度的影响”
  • 太热：温度太高，积木震动太厉害，刚拼好的城堡立刻被震散，拼不成。
  • 太冷：温度太低，积木被冻僵，根本动弹不得，也拼不成。
  • 最佳温度：只有在不冷不热的中间温度，拼积木的速度才最快。
这个速度变化画出来像一个大钟，两头低，中间高。这叫霍夫曼-劳里森曲线。

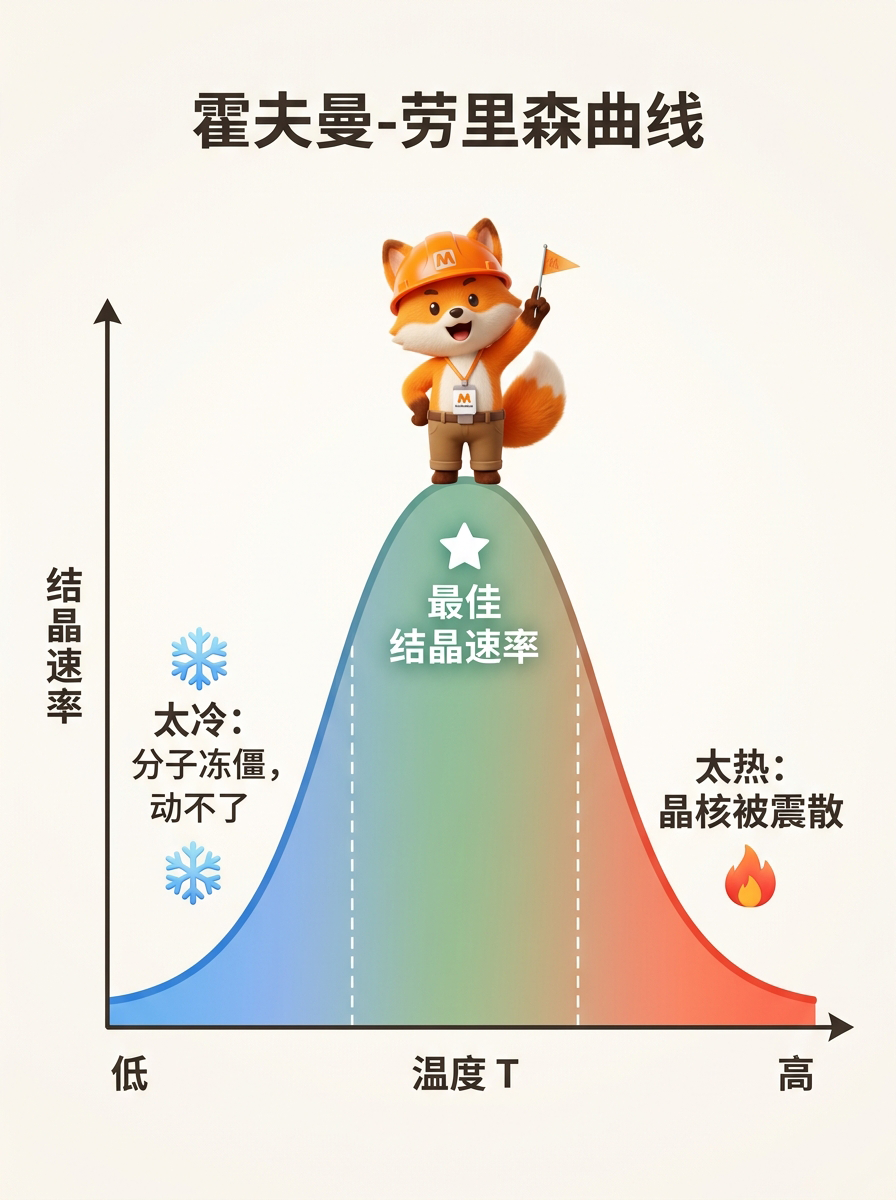

霍夫曼-劳里森曲线：结晶速率与温度的钟形关系


流动的力量：流动诱导结晶
如果浴缸里的水不动，积木只能靠运气碰在一起，拼得很慢。但如果你用木棒朝一个方向猛烈搅拌，积木就会在水流的拉扯下，全部整齐地排成一队。这时，它们几乎不用碰运气，就能瞬间咬合在一起。
塑料在模具里飞速流动时，流动就会像木棒一样，把分子链拉得笔直，让结晶速度瞬间加快上百倍。这叫流动诱导结晶。

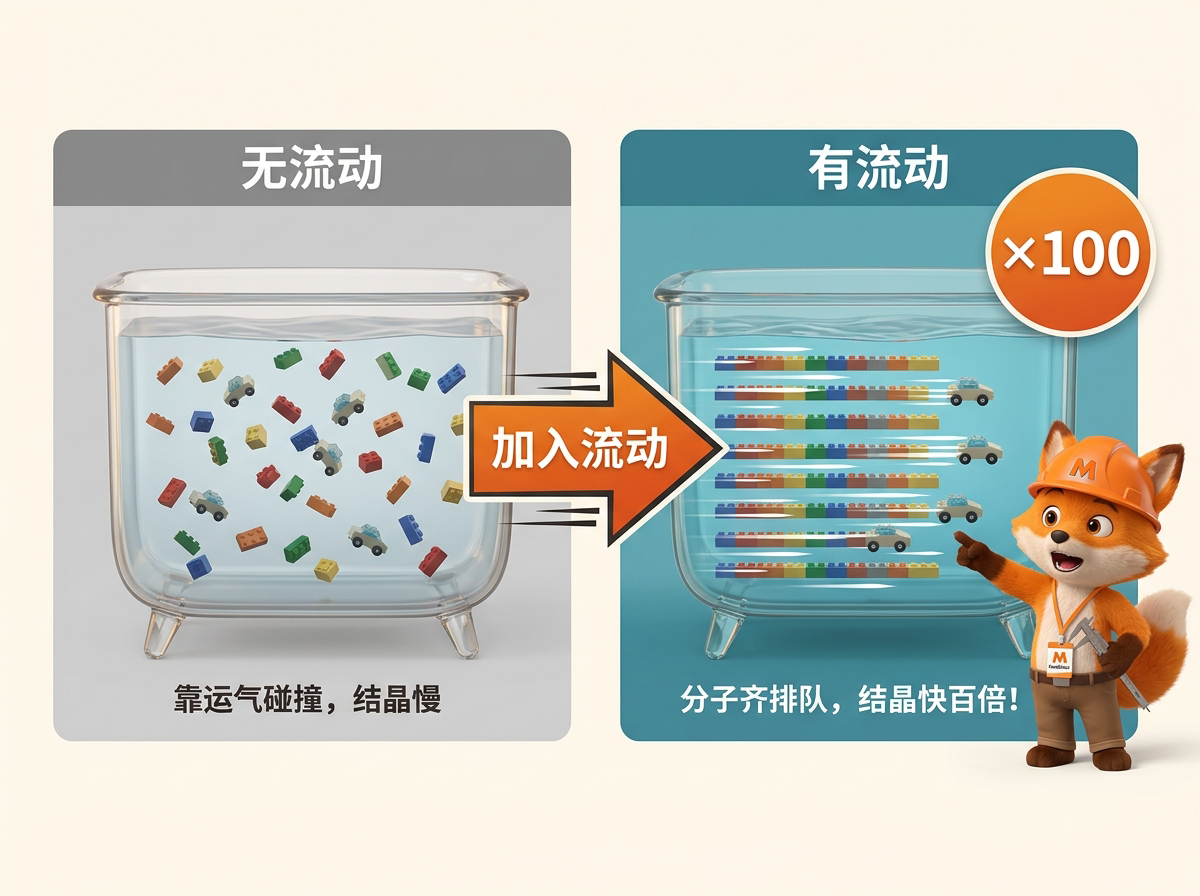

流动诱导结晶：无流动vs有流动，分子排队结晶快百倍

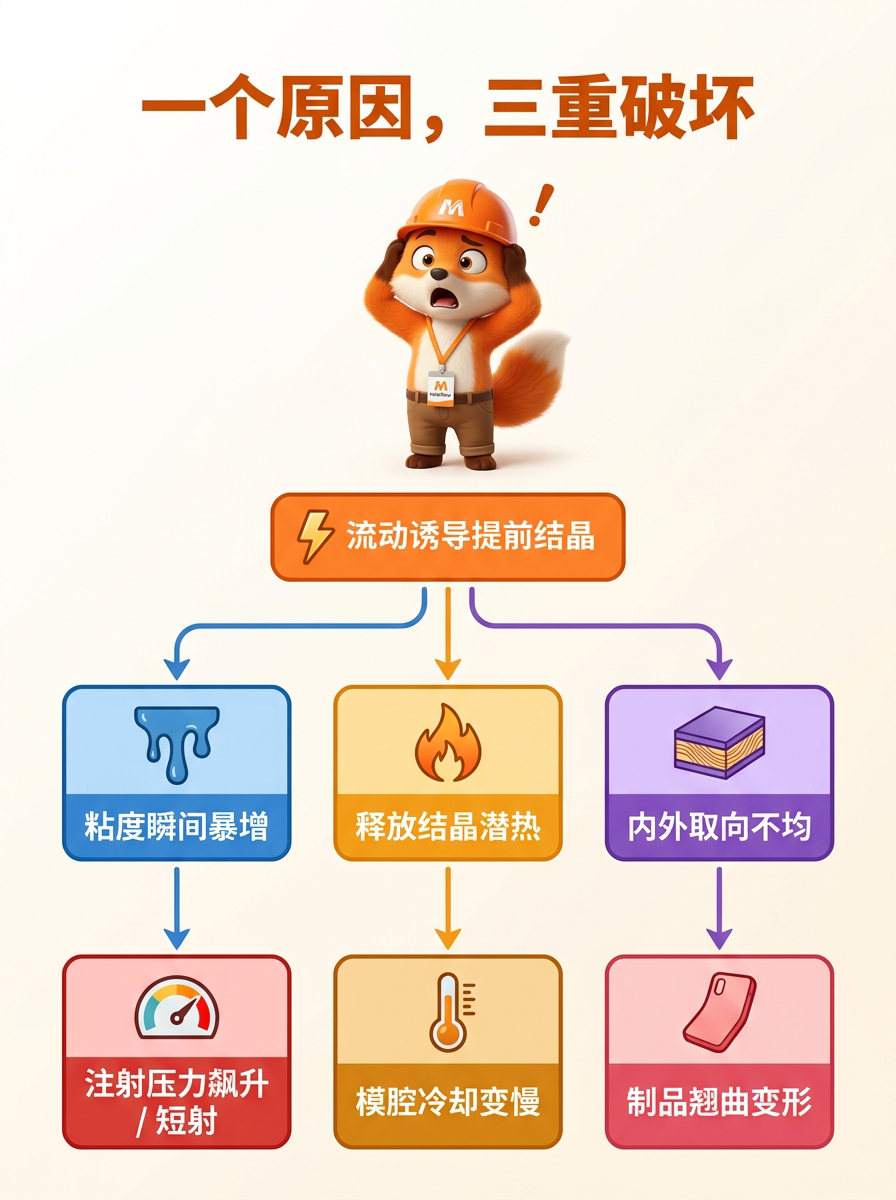

结晶引发的连锁反应与物理效应
这三个工具合在一起，会引发一系列连锁反应。
流动让塑料在温度还很高时就提前结晶，结晶又让塑料瞬间变得像浆糊一样粘稠，甚至直接锁死流动。这就会让注射压力突然飙升。
结晶还会释放热量，让模具内部冷得更慢。
最要命的是，贴着模具壁的塑料流动最剧烈、冷却最快，积木全部顺着流动方向排队，收缩很不均匀；而最中间的塑料没有流动，积木乱起八遭地堆着，收缩很均匀。
这种内外不均匀的收缩，就是手机壳翘曲变形的元凶。
结晶分析 + CRIMS 对变形预测精度的影响


结论：两者作用机制不同，不能简单叠加，需区分使用场景


CRIMS 模型是什么？
根据文档，CRIMS（修正的残余模内应力，Corrected Residual In-Mold Stress）是目前 Moldflow 中针对中性面和 Dual Domain 网格最准确的收缩模型：
"对材料执行收缩测试后默认选择此选项。由于此模型是通过实际测试的收缩值和填充+保压分析预测的相互关联获得的，因此它是最准确的。"
CRIMS 的工作原理是：
  • 以理论热粘弹性模型为基础
  • 结合实验室实测的收缩数据对理论值进行误差修正
  • 同时考虑结晶度、分子取向、体积收缩和模具约束等因素

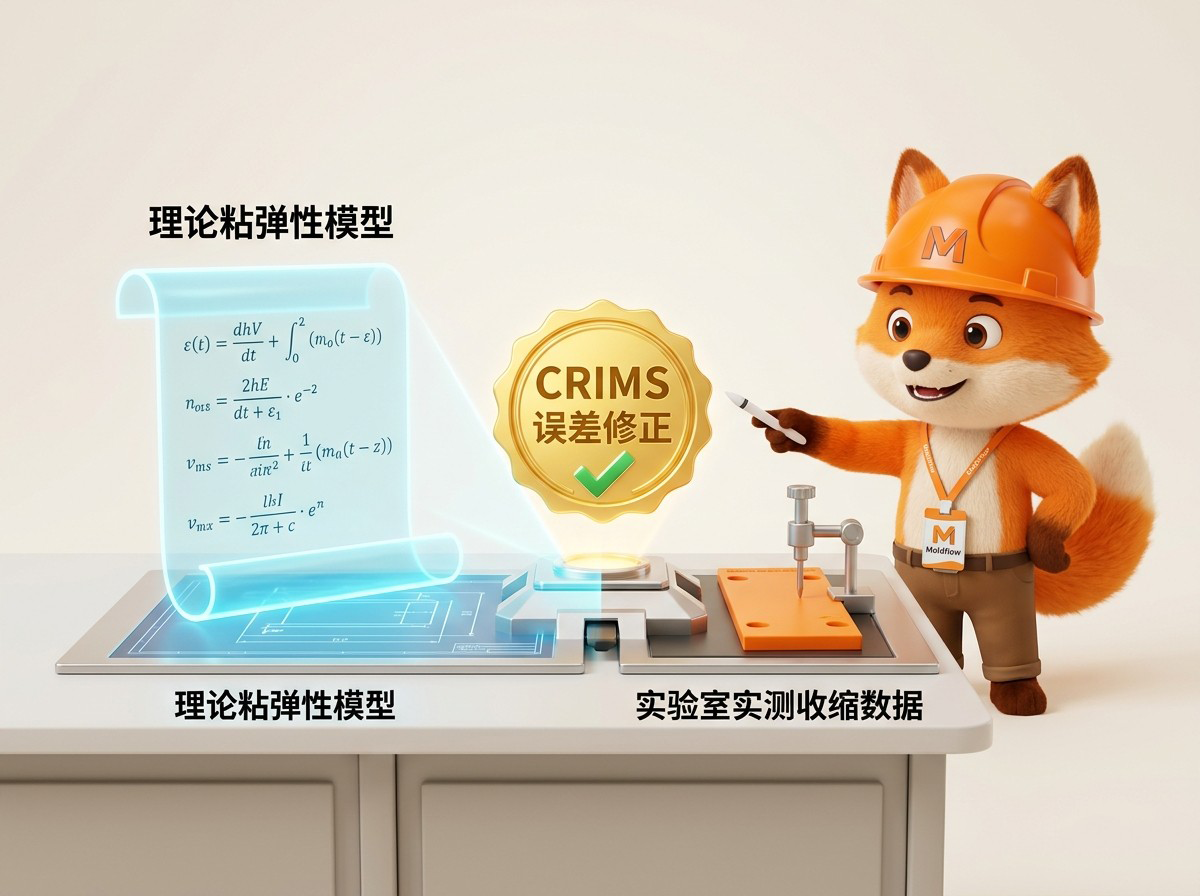

CRIMS 模型原理：理论模型 + 实验数据误差修正


结晶分析对收缩/变形的作用
根据文档，结晶分析能够：
"考虑这些材料流动产生的结晶和形态上发生的变化，可以提高型腔压力衰减的预测精度、成型零件的机械属性预测以及后续收缩和翘曲预测。"
具体影响路径：
  • 更准确地预测粘度变化、pvT 行为和凝固过程
  • 在能量方程中计入结晶潜热
  • 评估取向对收缩的影响
  • 预测结晶度分布→ 影响各向异性收缩 → 影响翘曲变形

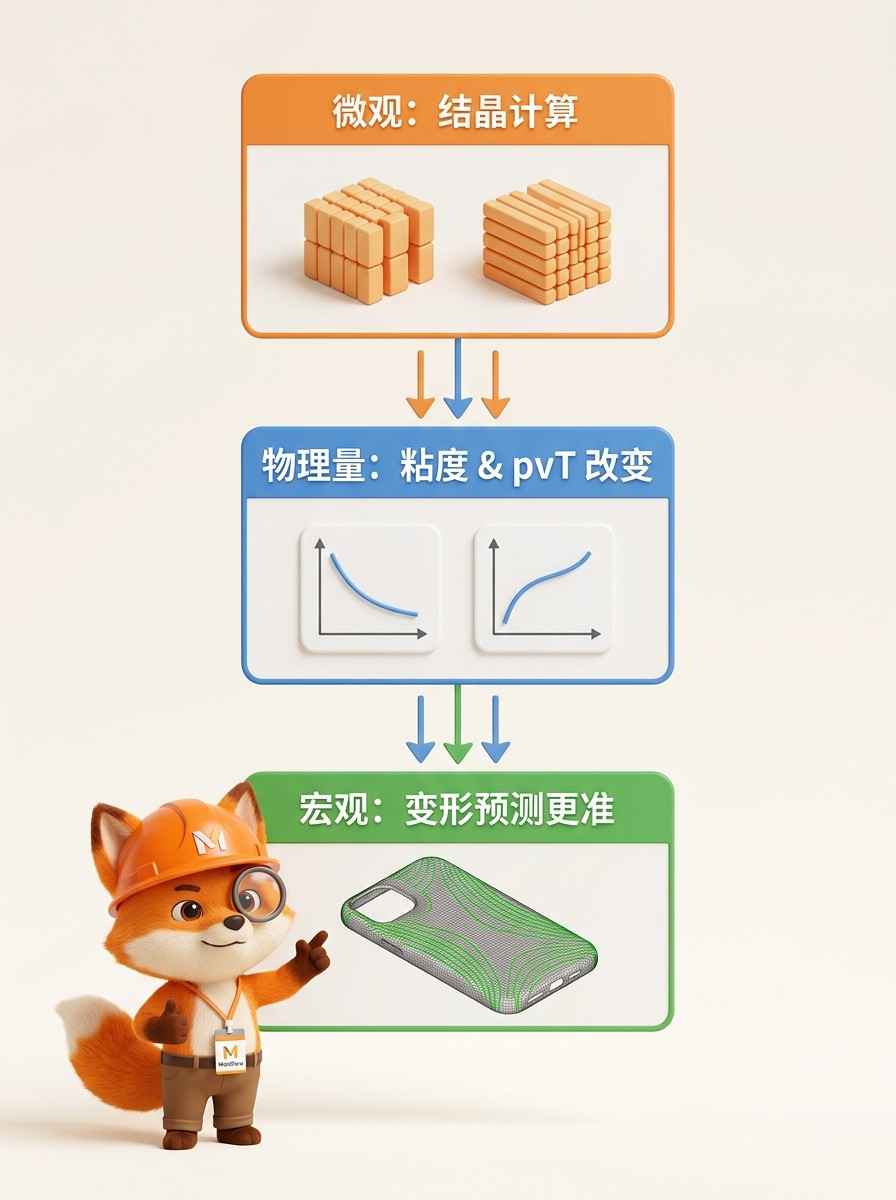

结晶分析传导机制：微观结晶变化到宏观收缩和翘曲预测


两者能否同时使用？需注意的关键限制
根据文档说明，CRIMS 有一个重要的注意事项：
"如果将选定材料的收缩模型设置为 CRIMS，并将"使用 CRIMS"选项设置为默认值（更改求解器参数以与 CRIMS 模型一致），则在分析中将覆盖对纤维取向预测求解器参数所做的任何更改。"
这意味着：
CRIMS 模型系数是在特定默认求解器参数条件下通过收缩测试标定的
若启用结晶分析改变了求解器行为，可能导致CRIMS 系数与当前求解器参数不一致，从而触发警告 104003，系统会自动退回到"未修正的残余应力模型

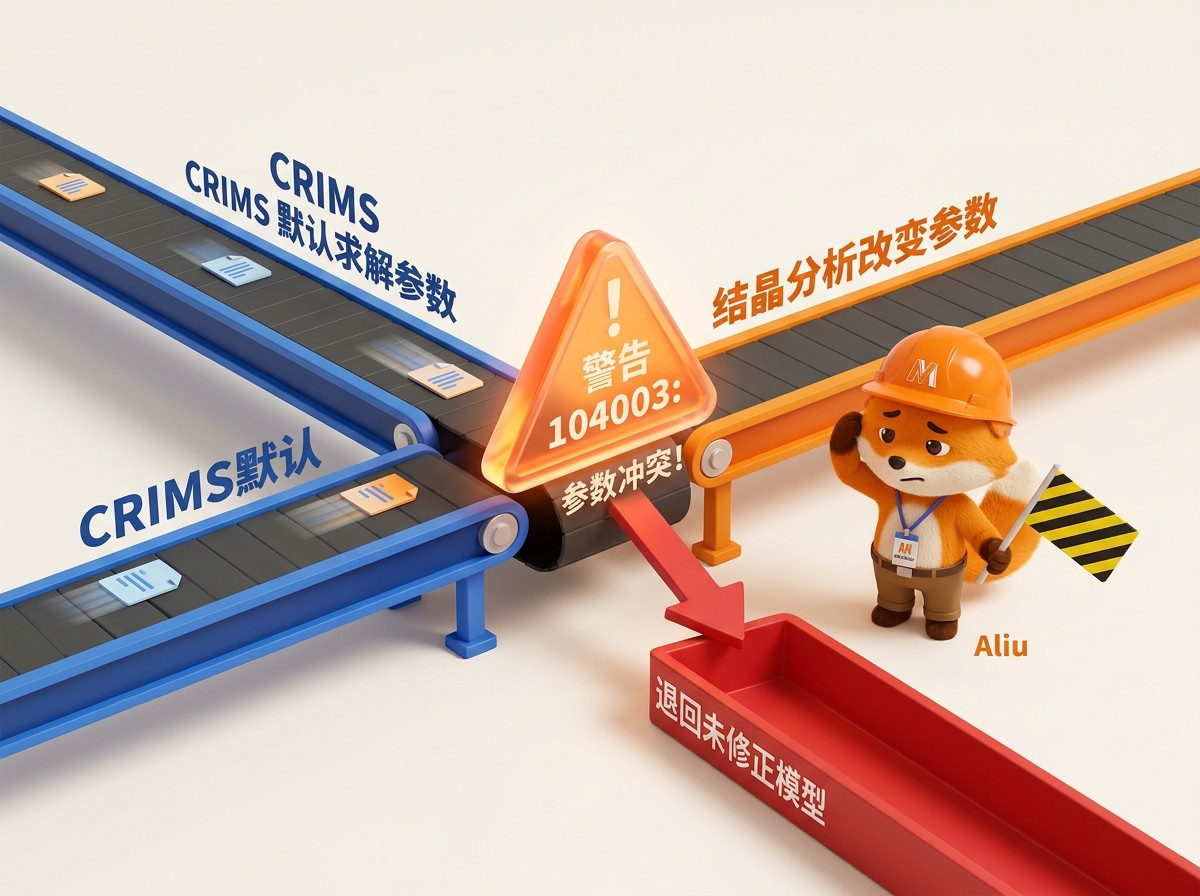

参数冲突与模型退回：结晶分析与 CRIMS 的冲突限制

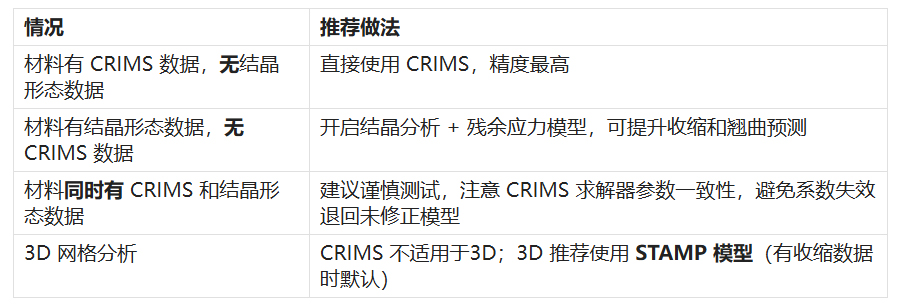

实际建议


总结
  • 单独使用 CRIMS（有收缩测试数据时）是目前中性面/Dual Domain 变形预测精度最高的方案
  • 结晶分析通过更准确地模拟半结晶材料的物理行为来间接提升收缩/翘曲预测
  • 两者并非简单叠加，需注意 CRIMS 求解器参数一致性问题，否则反而可能因参数冲突降低精度
Sources:
https://help.autodesk.com/cloudhelp/2027/CHS/MoldflowInsight-CLC-Analyses/files/analysis-sequences/LMCRYSTALLIZATIONOVERVIEW.html
https://help.autodesk.com/cloudhelp/2027/CHS/MoldflowInsight-CLC-Analyses/files/analysis-sequences/Warp-analysis/Shrinkage-models/MFLORESIDUALSTRESS_MODEL.html
https://help.autodesk.com/cloudhelp/2027/CHS/MoldflowInsight-CLC-Analyses/files/analysis-sequences/Warp-analysis/LMSHRINKMODELS.html
https://help.autodesk.com/cloudhelp/2027/CHS/MoldflowInsight-CLC-Analyses/files/analysis-sequences/Warp-analysis/Shrinkage-models/Residual-stress-shrinkage/MoldflowInsightCLCAnalysesanalysissequencesWarpanalysisShrinkagemodels
ResidualstressshrinkageCRIMSModelCoefficientsdialoghtml.html


结晶分析原理架构总览

关于 Moldflow 结晶分析计算原理与物理效应的全局动态架构图如下：



结晶分析计算架构
